Réalisation de la gamme de fabrication

de l'amplificateur pour baladeur



Vous trouverez ci-dessous des photographies que vous pourrez utiliser pour illustrer la gamme de fabrication que vous devez réaliser avec un logicield e traitement de texte.

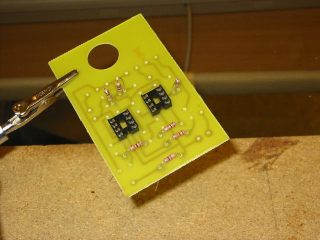

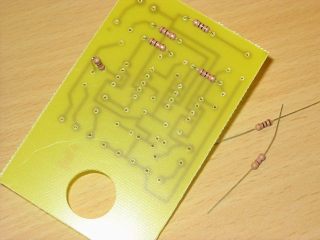

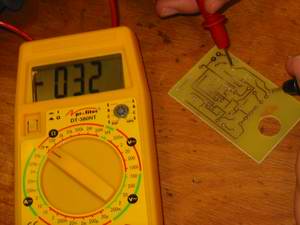

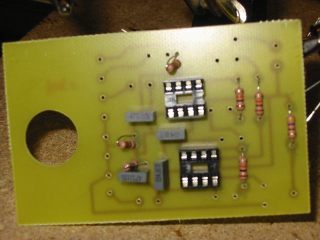

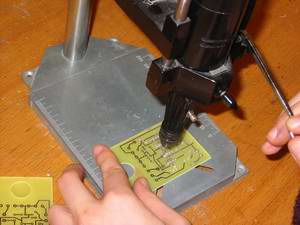

01- Contrôle de la continuité du circuit imprimé	02- Perçage du circuit imprimé	04- Implantation des résistors	05- Implantation du supports des circuits intégrés	06- Implantation des condensateurs plastiques

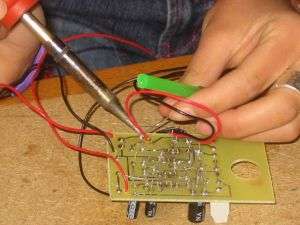

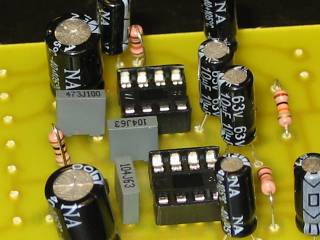

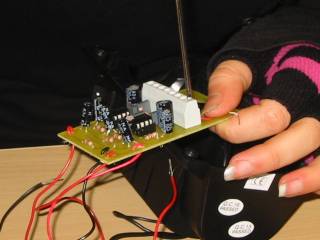

07- Implantation ddes condensateurs chimiques	08- Implantation des borniers	09- Brasage des fils sur le circuit imprimé	09- Implantation des fils sur le circuit imprimé	09- Perçage des 4 trous sur le circuit imprimé ( diamètre 2.5 mm )

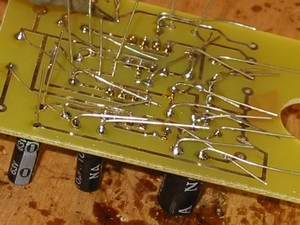

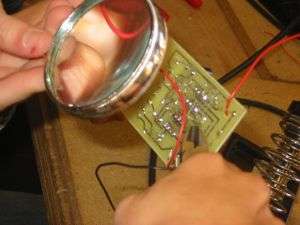

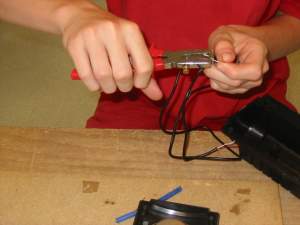

10- Contrôle des brasures	10- Contrôle des brasures	12- dénudage du câble blindé	12- Dénudage des fils électiques	12- étamage des fils électriques

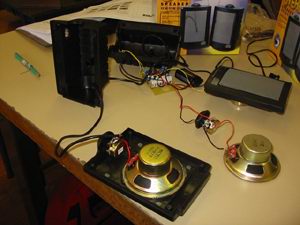

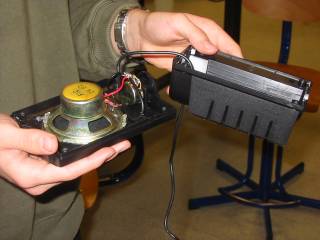

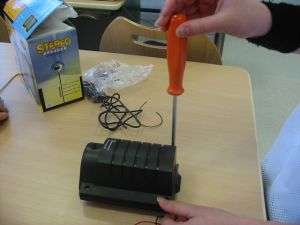

14- Brasage du câble blindé sur le potentiomètre n°02	16- Faire passer le câble blindé par le perçage du boîtier n°02	17- fermeture du boîtier	19- Perçage du logement de la DEL	20- Perçage des trous pour le passage des fils de la prise jack

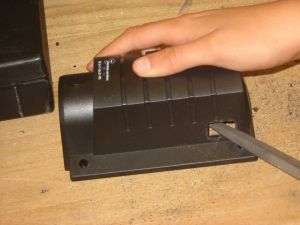

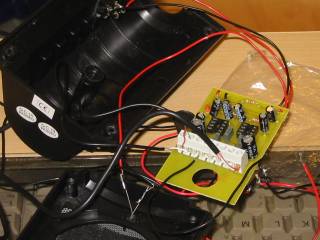

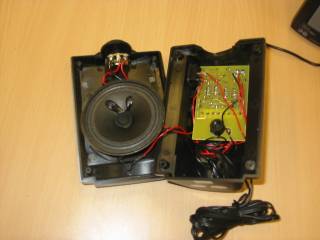

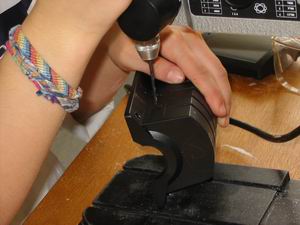

21- Usinage du logement de l'interrupteur	21- Usinage du logement de l'interrupteur	23- faire passer le fil jack par les perçages du boitier 01	25- étamer les 3 fils électriques de la prise jack	Mise en place du fil jack dans le bornier

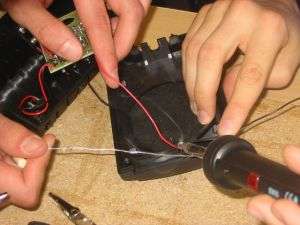

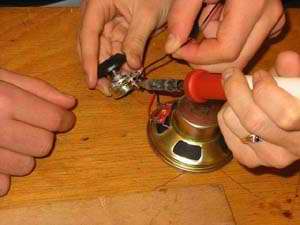

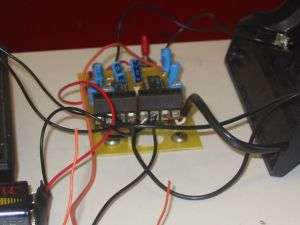

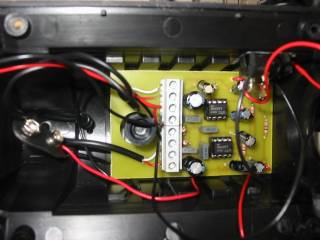

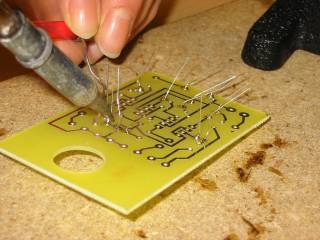

29- mise en place du câble blindé dans le bornier	35- brasage des fils sur la DEL	38- brasage des fils sur le potentiomètre n°01	42- mise en place du circuit imprimé dans le boitier n°01	brasage des pattes des composants sur les pastilles du circuit imprimé

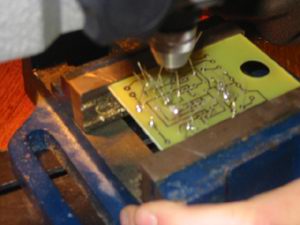

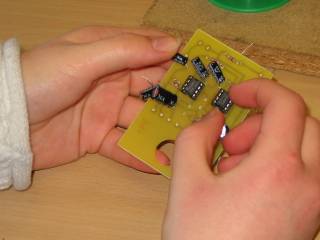

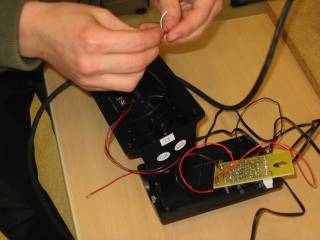

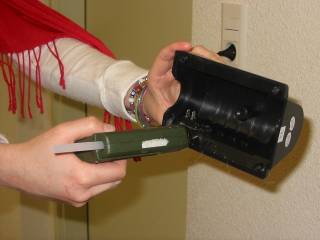

collage des hauts parleurs	25- étamer les fils électrique de la pris jack	31- mise en place et collage de l'interrupteur	09- perçage des 4 trous sur le circuit imprimé	11- mise en place des circuits intégrés

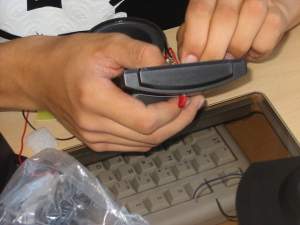

34- mise en place DEL dans le boîtier n°01
