Collège Victor HUGO COLMAR TECHNOLOGIE |
 |
|
|
Sixième Les pièces qui composent un objet |
|||

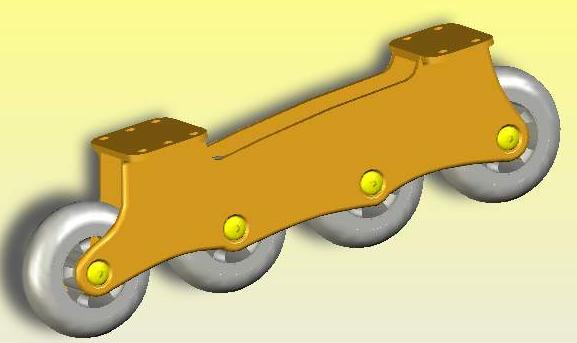

| Activité 01 : En utilisant le logiciel edrawing, vous allez devoir trouver le nom des différentes pièces qui composent le patin ci-dessous. Pour commencer l'exercice, cliquez une fois sur l'image du patin. | |||
 |
|||
Dans la fenêtre qui s'ouvre, cliquez sur le bouton suivant  pour faire apparaître l'arborescence ci-contre ( sauf si elle apparaît déjà à l'écran ). |
 |
||
| Lorsque vous cliquerez sur les différents noms, la pièce correspondante changera de couleur sur la représentation graphique du patin. Completez la page 31 de votre cahier en y inscrivant le nom des différentes pièces qui sont indiquées par les flèches. | |||
La trottinette électrique |
|||
| Refaites le même exercice que précédemment pour nommer les différentes pièces de la trottinette électrique ( page 32 de votre cahier ) | |||
 |
|||

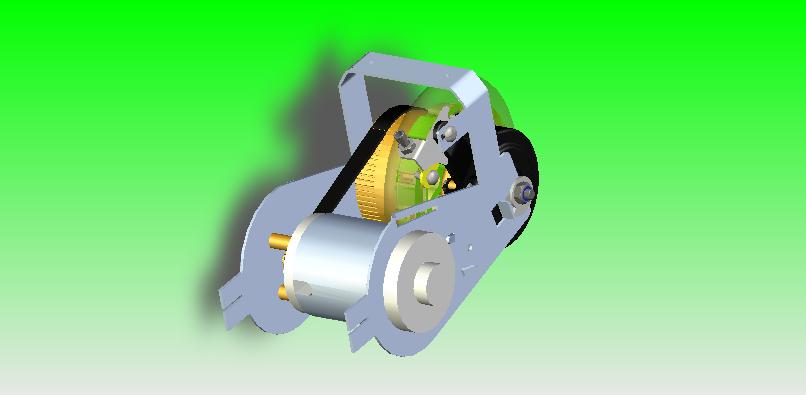

Le moteur de la trottinette |
|||
| Nous allons maintenant nommer les pièces qui composent le bloc propulsion de notre trottinette électrique. Pour cela, Complétez les pages 38 et 39 en respectant les consignes ci-dessous. | |||

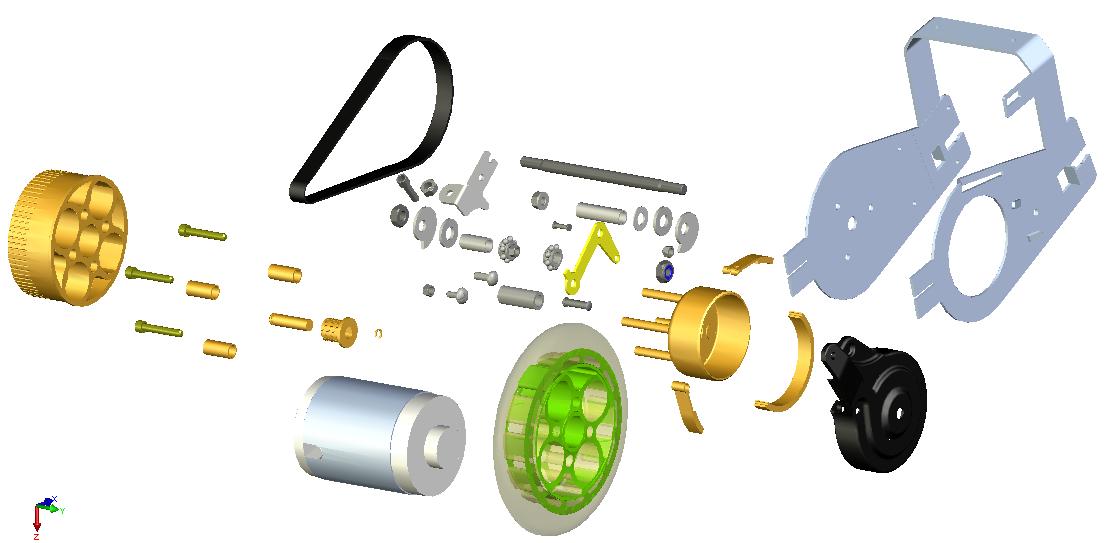

| Repère 01- Cliquez sur l'image ci-dessous et démontez toutes les pièces du bloc moteur. | |||
 |
|||
| Repère 02- Cliquez sur l'image ci-dessous et nommez toutes les pièces signalées par une flèche à la page 38 de votre cahier | |||
 |
|||
|
Répondez ensuite aux questions de la page 39 |
|||
| Repère 03- Pourriez-vous retrouver dans quel ordre nous devrions démonter le bloc transmission si un problème y survenait ? Pour cela, cliquez sur le dessin ci-dessous et déplacez une pièce après l'autre en essayant d'imaginer que vous travaillez sur la trottinette réelle. | |||
|
|||

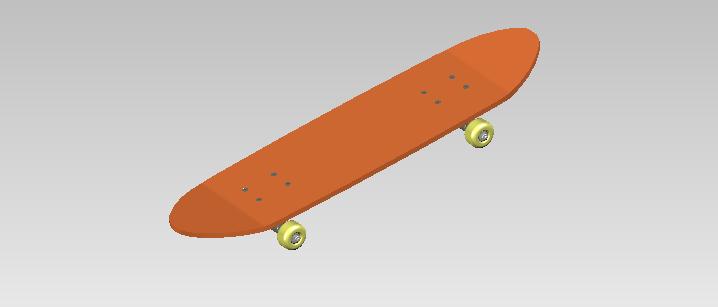

Le skate board |
|||
 |
 |
||
| Exercice page 35: Dans quel ordre devez-vous démonter ( assembler ) les différentes pièces de la planche à roulette ? | |||
| Cliquez sur ce lien pour télécharger les pages 38 et 39 ( format pdf ). | |||
|
Professeur: Patrick OLIGER
|
|||
