Réalisation des
élèves
3°2
Année scolaire 2005 / 2006
|
Fabrication de l'ampli, séance du 10 janvier 2006
|
||

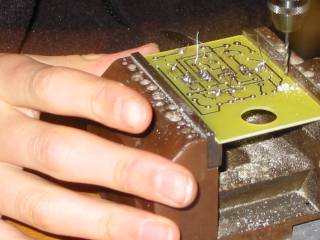

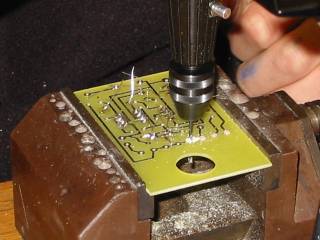

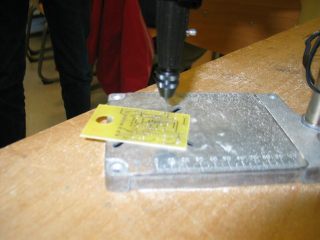

| Perçage du circuit imprimé à l'aide d'une mini-perceuse et d'un foret de 1 mm de diamètre |  |
|

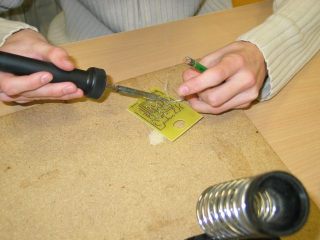

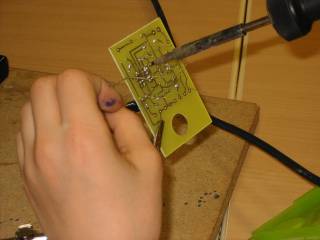

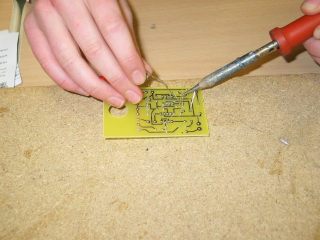

| Brasage des pattes des composants qui sont implantés sur le circuit imprimé. Le brasage se fait toujours du côté composant du circuit imprimé. |  |
 |

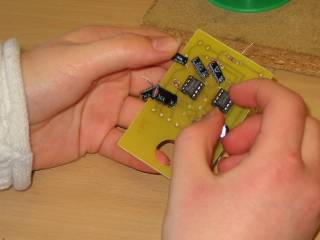

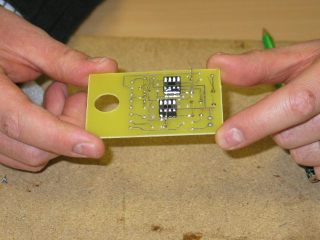

Attention erreur Les composants ne se placent jamais sur le côté cuivre d'un circuit imprimé. |
 |
|

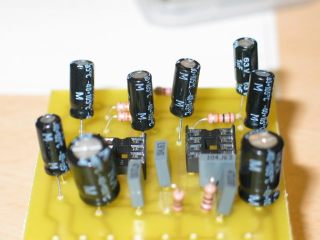

Attention danger Cette photographie nous montre l'implantation des condensateurs chimiques sur le CI. En observant la photo nous y découvrons 3 erreurs dans leur sens d'implantation.
|
 |
Attention, la borne positive d'un condensateur chimique ne peut pas être mise n'importe où. |

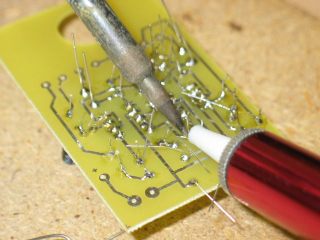

| En cas d'erreur de brasure, il faudra déssouder le composant en utilisant un fer à souder et une pompe à dessouder. |  |
|
 |
 |
|
 |
 |
|
 |
||
