Fabrication de l'ampli
|
||

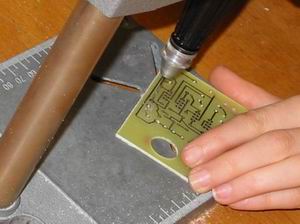

| Perçage du circuit imprimé avec une mini perceuse |  |
 |
| Attention aux cheveux lors du perçage !!!!!! |  |
|
|
7 avril 2005
|
||

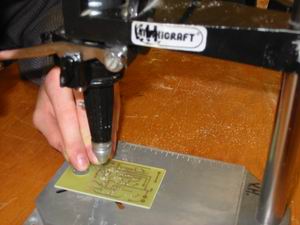

| Perçage du circuit imprimé avec une mini perceuse |  |
|
| Implantation des composants sur le circuit imprimé. |  |
|

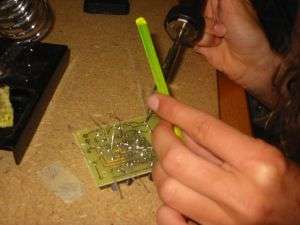

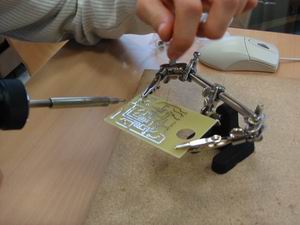

| Brasage des composants sur le circuit imprimé avec un fer à souder, de l'étain et "une troisième main". |  |
|
|
12 Mai 2005
|
||

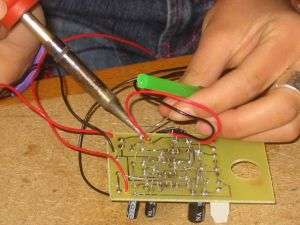

| Brasage des composants sur le circuit imprimé. |  |
 |
|
Dénudage des fils avec une pince à dénuder. |
 |
|

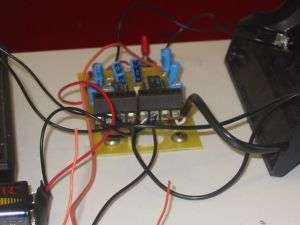

| Utilisation du prototype pour vérifier l'implantation des composants sur le circuit imprimé avant la phase de brasage. |  |
|

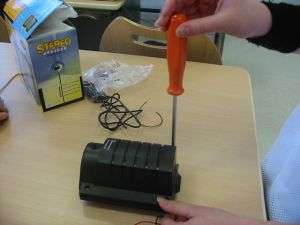

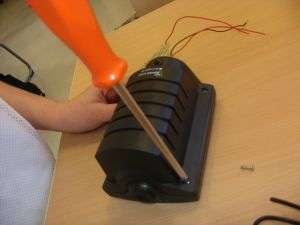

| Démontage des boîtiers pour les phases d'usinage, de câblage et d'assemblage. |  |
 |
|
Attention: Une pince plate ne doit pas être utilisée pour couper les pattes des composants !!!!! |
 |
|
| Découpage des pattes des composants à l'aide d'une pince coupante. |  |
|
