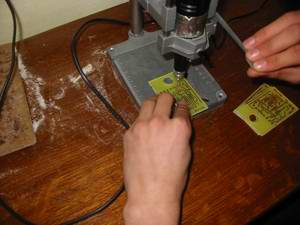

| 1- Perçage des pastilles du circuit imprimé |
|
 |
| 2- Implantation et brasage des résistors |
|
 |

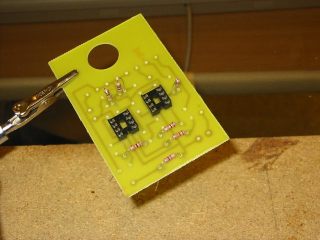

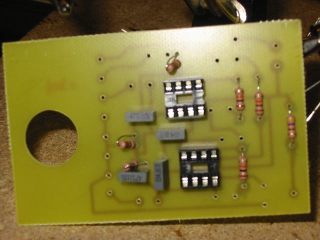

3- Implantation et brasage des supports de circuit intégré |
|
 |
4- Implantation et brasage des condensateurs plastiques |
|
 |
5- Implantation et brasage des condensateurs chimiques |
|
 |
6- Implantation et brasage des borniers |
|
 |
7- Mise en place des circuits intégrés |
|
|

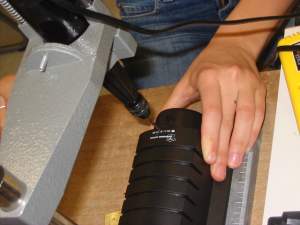

8- Perçage du boîtier n°2 |
|
 |
9- Perçage du boîtier n°1 |
|
 |

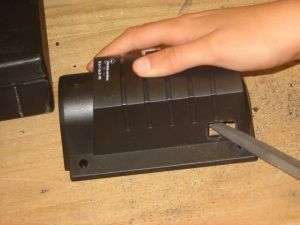

10- Usinage du logement de l’interrupteur dans le boîtier n°1 |
|
 |
11- Mise en place de l’interrupteur dans le boîtier n°01 |
|
|
12- Brasage des fils sur l’interrupteur |
|
|

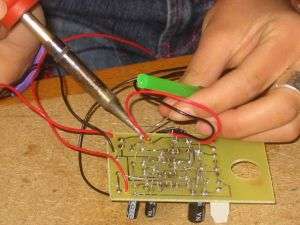

13- Brasage des fils de l’interrupteur sur le circuit imprimé. |
|
 |
14- Mise en place de la DEL dans le clip de DEL |
|
|
15- Brasage des fils sur la DEL |
|
|
16- Fixation des fils de la DEL sur le circuit imprimé ( Fil noir dans le bornier et fil rouge sur le circuit imprimé ). |
|
|
17- Brasage des fils sur le potentiomètre n°1 |
|
 |
18- Mise en place des fils du potentiomètre n°01 dans le bornier. |
|
 |

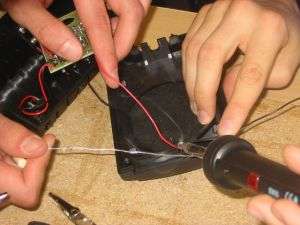

19- Brasage du câble blindé sur le potentiomètre du boîtier n°02. |
|
 |
20- Faire un nœud dans le câble blindé |
|
|
21- Faire passer le câble blindé par le perçage du boîtier n°02 |
|
|
22- Faire passer le câble blindé par le perçage du boîtier n°01 |
|
|
23- Faire un nœud dans le câble blindé. |
|
|
24- Fixer le câble blindé dans le bornier. |
|
 |
25- Faire passer le fil jack par le perçage du boîtier n°01. |
|
 |
26- Faire un nœud dans le fil jack. |
|
 |
27- Fixer le fil jack dans le bornier. |
|
|

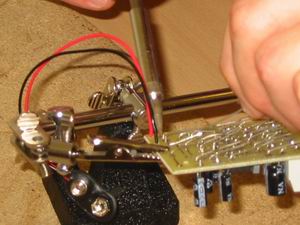

28- Mise en place du clip de pile ( fil noir dans le bornier et fil rouge sur le circuit imprimé ) . |
|
 |

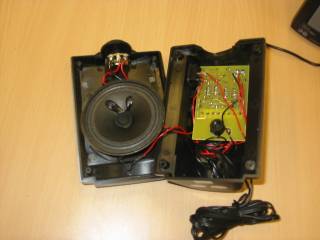

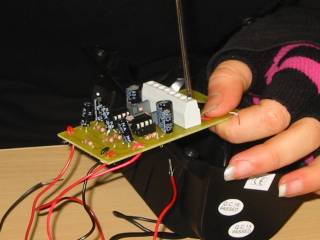

29- Mise en place du circuit imprimé dans le boîtier n°1. |
|
 |
30- Mise en place de la pile. |
|
|

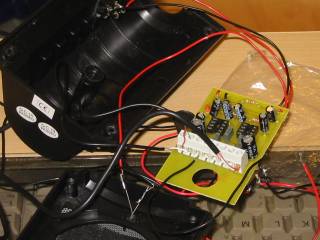

31- Test de fonctionnement de l’ampli |
|
|
| 32- Fermeture du boîtier n°2 |
|
|
33- Fermeture du boîtier n°1 |
|
|
|
|
|
